함침이란 주조공정에 반드시 발생하는 눈에 보이지 않는 기공(주기포※）에 전용시스템(함침장치)을 이용하여 동봉 가능한 약제(함침제)를 충진하여 경화시켜 기공을 메우는 기술을 말합니다.
함침 방법 안내
함침은 여러가지 방법이 있으나 현재 가장 효율성 있는 방식은 진공- 침지- 가압방식을 가장 많이 채택하고 있습니다.

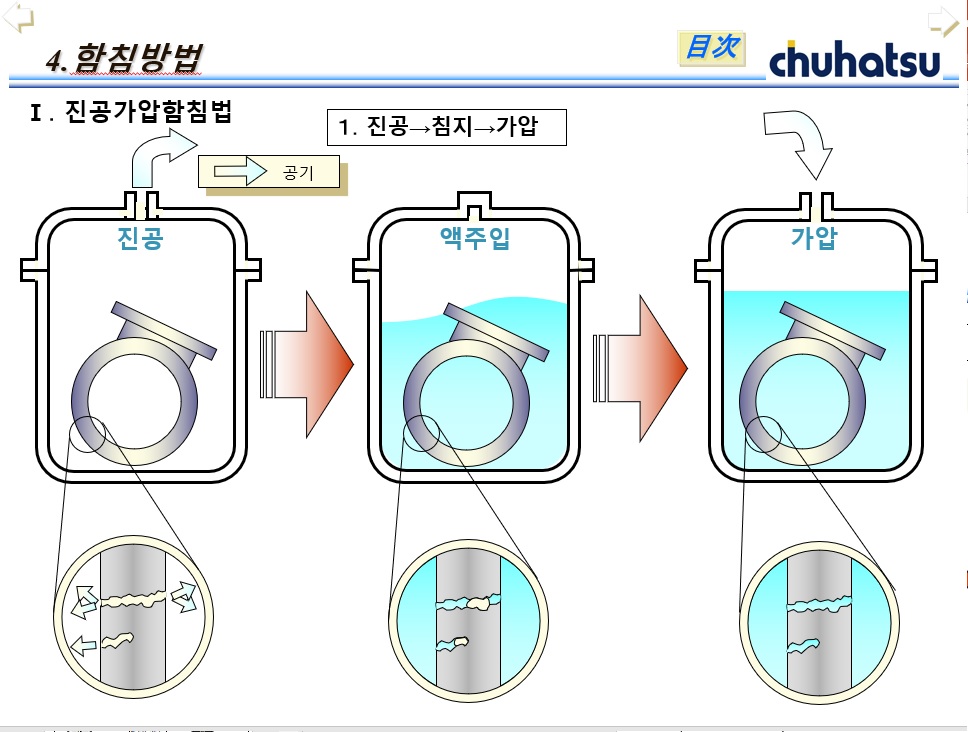

진공-침지-가압법이란, 함침탱크에 워크를 투입한 상태에서 마이크로 단위의 기공안에 있는 공기를 충분히 제거하기 위해 진공을 실시합니다. 그 후 액 밸브를 열면 저장조에서 진공상태에 있는 탱크로 액이 자동으로 이동하게됩니다. 이 때 진공상태에 있는 마이크로 단위의 기공 안으로 함침액이 침투하게 됩니다. 이동이 완성되면 가압 밸브를 열어 액면을 공기압력으로 지긋이 눌러 줍니다. 이 공정은 기공의 모양이나 크기에 따라 진공의 힘으로 함침액의 침투가 부족한 곳을 완벽하게 채워주는 역할을 합니다.
함침 후 사진

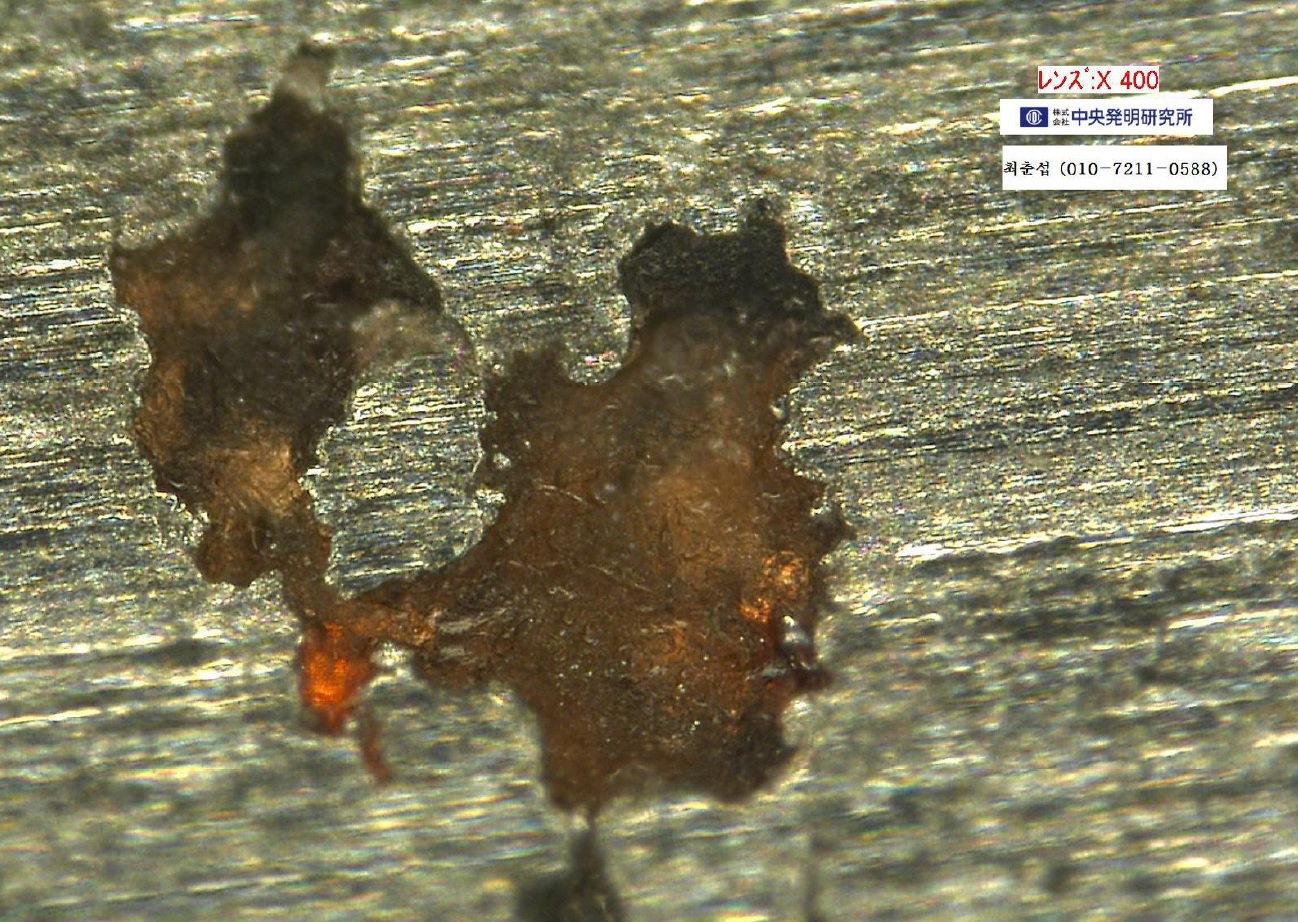

함침후 특수 절단기를 이용하여 절단후 400배 확대하여 함침 유무를 판단
(중앙발명연구소제공).

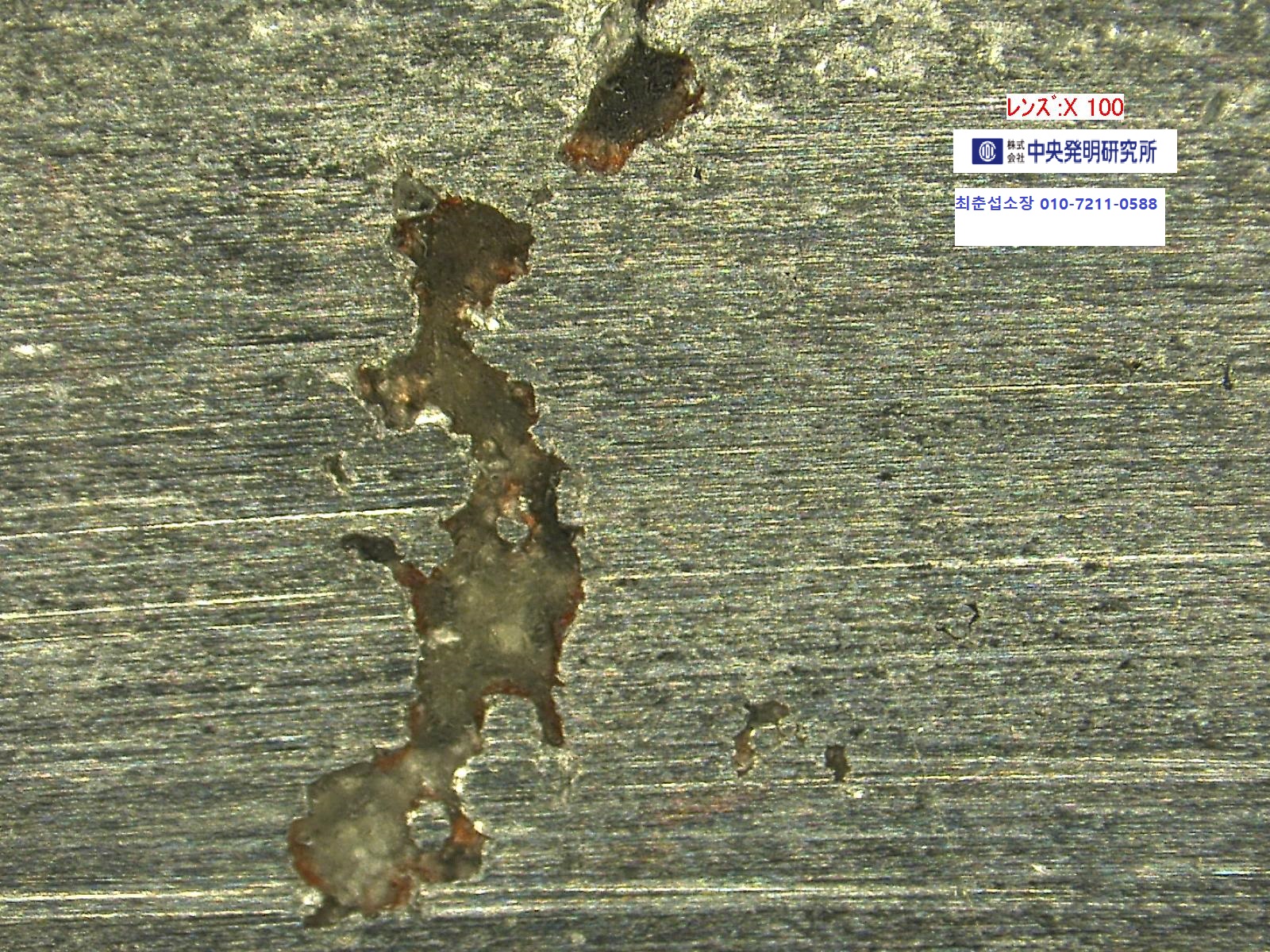

함침 후 사진 1

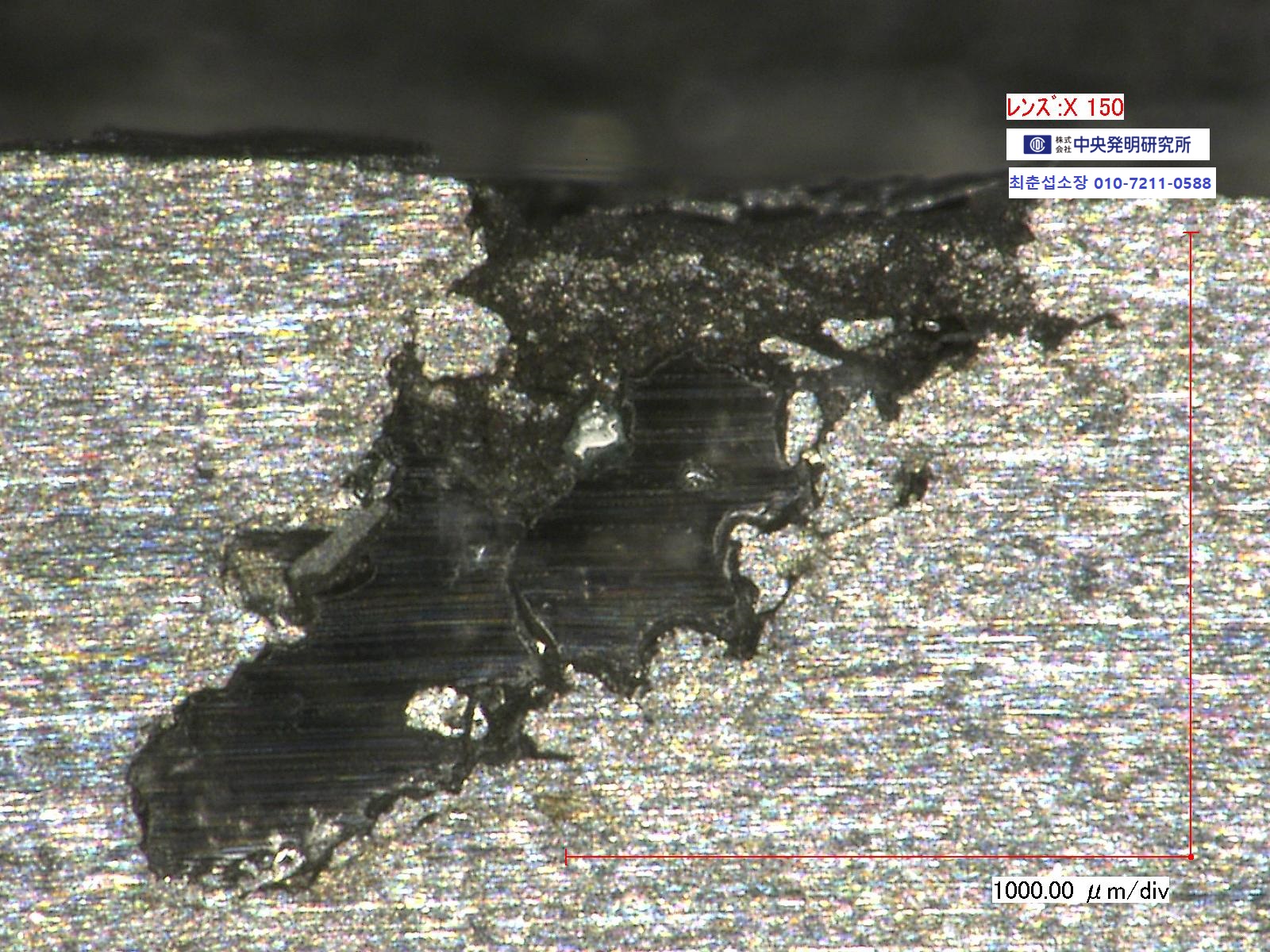

함침 후 사진2

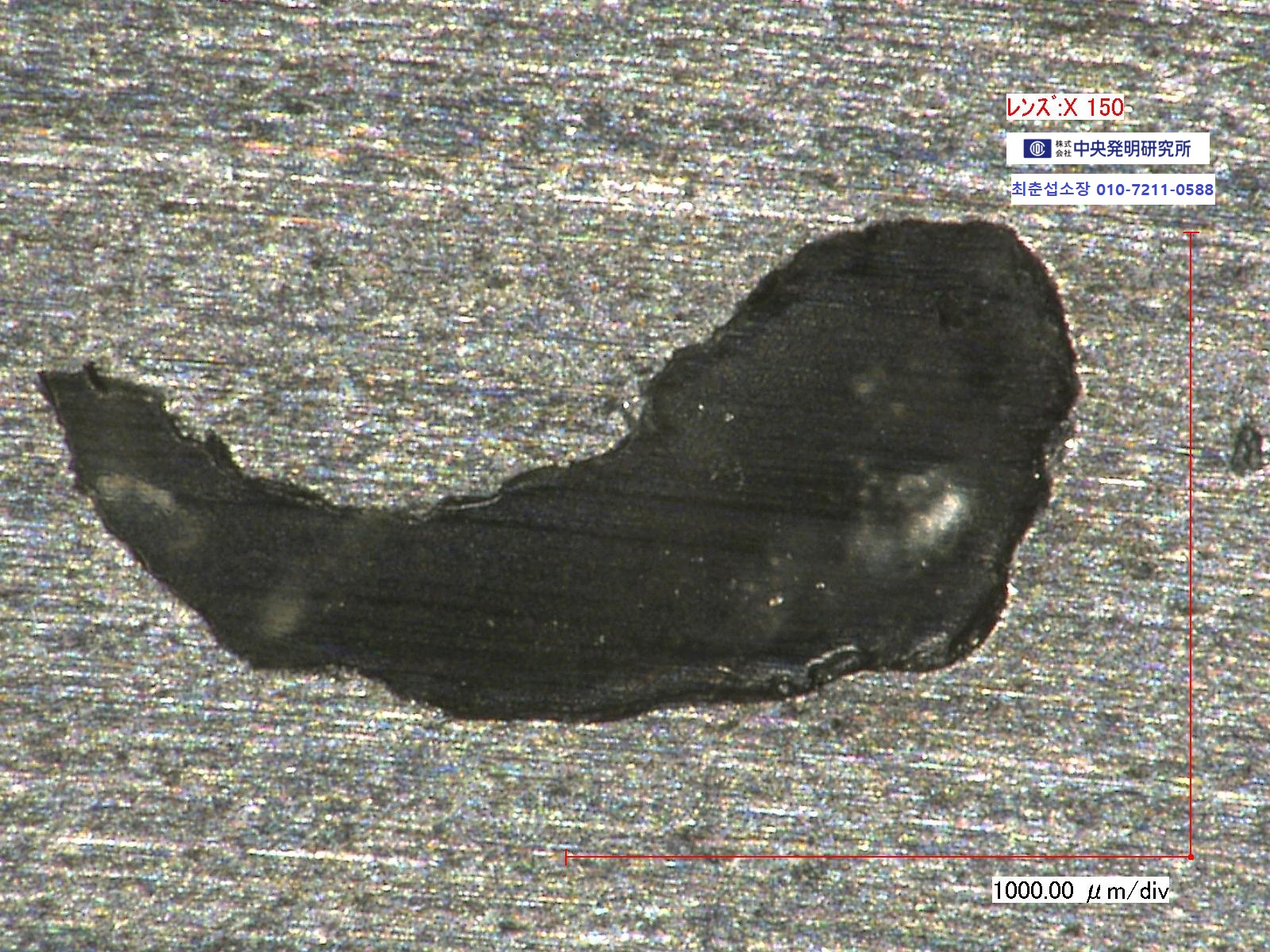

함침 후 사진 3

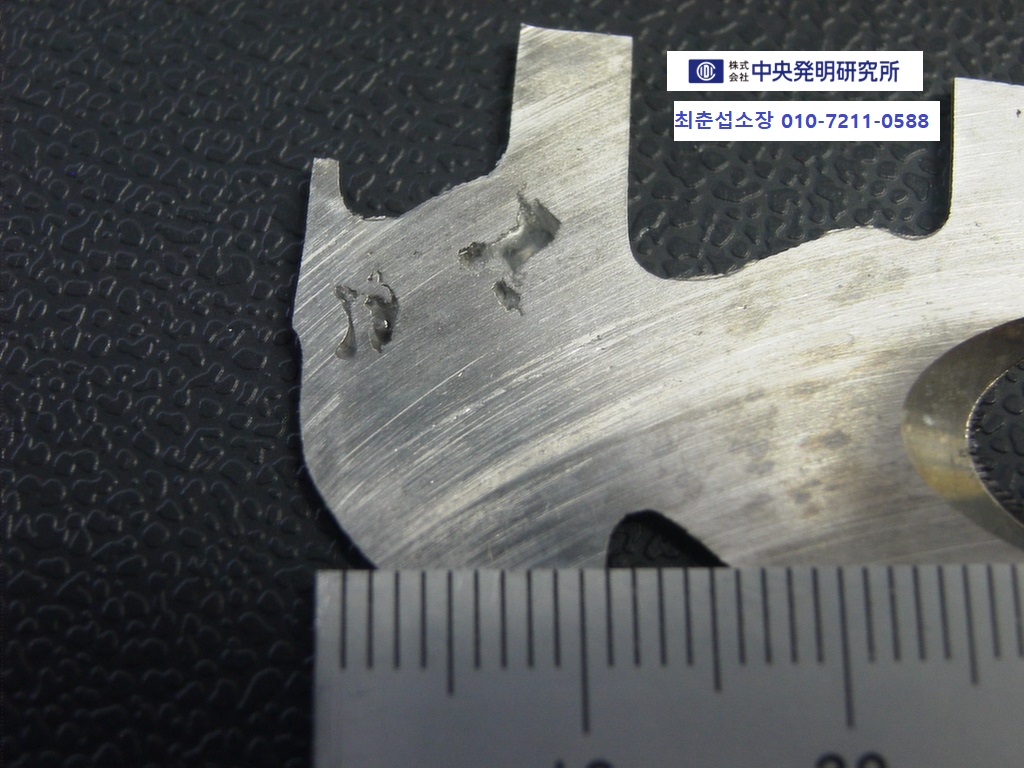

함침 후 사진 4
자주 묻는 질문
함침을 처음 하려고 합니다. 어떻게 해야 하나요?
우선 함침 물량이 얼마나 되는지를 파악하여야 합니다.
함침은 전용설비가 필요하기 때문에 초기 투자 비용이 많이 듭니다.
그래서 초기 투자 비용 대비 이익 확보가 되는 물량이 있지 않으면 (주) 영진산업에 임가공 맡길것을 추천드립니다.
함침을 하고 난 뒤에 탭 홀이 막히는 것은 어떻게 해결할수 있나요?
함침후 탭홀이 막히는 현상은 세척 불량으로 보시면 좋습니다 .
정상적인 경화 후 함침 잔존물이면 에어 블로우 작업으로 파 내야 겠지만, 그래도 안 나오면 함침액 특성상 따로 녹일수는 없습니다.
저희가 사용하는 중앙발명연구소제품의 Super Seal P-601은 세척력이 우수하여 세척불량에 대한 문제는 적습니다.
함침이 안되는 제품도 있나요?
저희가 하는 함침은 봉공 전문 함침 입니다.
다이캐스팅 작업중에 박리나 쪼개짐과 같은 불량은 함침작업으로 봉공효과를 기대하기 어렵습니다.
그 외의 질문들은 어디서 답변을 구할수 있나요?
함침 임가공에 관한 사항은 (주)영진산업으로 연락주시면 친절하게 상담 드리겠습니다.
그 외 함침 기술 관련 자료나 정보 및 설비 관련 문의는 중앙발명연구소로 연락주시면 될거 같습니다.
